產品特點 Product feature
01、底模工件有感應光電開關
02、模組設計原點磁性開關
03、電眼感應雙層定位，焊接精準度高
04、機械手采用步進電機控制，實現高精度定位
05、機身可前后調節，適用于各種大小工件的焊接
技術規格 TECHNICAL SPECIFICATIONS

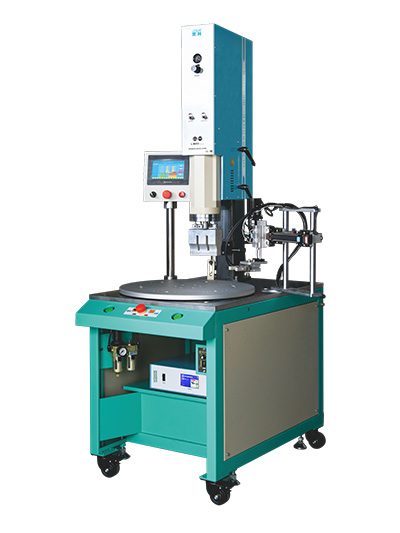

| 機型 Model | L3000 Standard ?動轉盤機 | L4000 Standard ?動轉盤機 | ||||
| ?位 Tray | 4?位/6?位/8?位/10?位/12?位 | |||||
| 頻率 Frequency | 20kHz | 15kHz | ||||
| 功率 Power | 2000W | 2600W | 2600W | 3200W | 4200W | |
| 輸?電壓 Input Voltage | AC220V | AC220V | AC220V | AC220V | AC220V | |
| ?缸規格 Cylinder Size（mm） | 63×75 | 63×75 | 63×75 | 80×75 | 100×100 | |
| 輸出時間 Oscillation Time | 0.01-9.99s | 0.01-9.99s | 0.01-9.99s | 0.01-9.99s | 0.01-9.99s | |
| 輸??壓 Air Pressure | ＞1,≤7bar | ＞1,≤7bar | ＞1,≤7bar | ＞1,≤7bar | ＞1,≤7bar | |
| 轉盤直徑 Turntable Diameter | Φ600mm | Φ600mm | Φ600mm | Φ600mm | Φ600mm | |
| 操作開關 Operation Switch | 雙?啟動，前部有緊急制動，也可附加外部開關 | |||||
| Two-hand release,emergency stop button at the front,and adding external control switch supported. | ||||||
| 外形尺? | 壓機 Press | 1070×646×1812 | 1070×646×1812 | 1070×646×1812 | 1070×646×1812 | 970×760×2270 |
| Size(mm) | 電箱 Generator | 415×256×116 | 415×256×116 | 415×256×116 | 425×235×118 | 425×235×118 |
| 凈重 | 機械臂寬 Arm Length | 916mm | 916mm | 916mm | 916mm | 916mm |
| Weight | 壓機 Press | 195kg | 195kg | 195kg | 195kg | 290kg |
| 電箱 Generator | 7.5kg | 7.5kg | 7.5kg | 10kg | 10kg | |
本參數資料中，機器焊接面積參數僅供參考，具體情況需根據焊接面的形狀、落差、塑膠件材質和焊線設計而確定。
